Лазерные сканеры

Лазерные сканеры используются для создания трехмерной модели местности или объектов. Приборы применяются в строительстве, реконструкционных работах, выработке месторождений, подготовке к проведению больших праздничных мероприятий и во многих других сферах.

Принцип работы

Сканер посылает пучок лазерных лучей до цели и принимает отраженный сигнал на специальную вращающуюся призму. Призма распределяет пучок по лазерному приемнику с определенным шагом. После этого, сервопривод поворачивает блок измерительной головки на заданный угол, который также называется шагом измерения. Зарегистрированные приемником геодезического сканера данные обрабатываются блоком управления и приобретают вид облака точек. Таким образом, вы можете получить полную трехмерную модель пространства по всей окружности.

Привязка сканов к координатам

Сканирующие системы интегрируются с устройствами позиционирования, что дает возможность делать привязку отсканированных облаков точек к системе координат. Результаты сканирования с разных мест объединяются друг с другом на основе координат или по пересечению точек, что дает возможность получить трехмерную модель большого объекта или участка местности. Также, доступна возможность привязки сканов по специальным маркам и по результатам измерений тахеометром.

Типы сканирующих систем

Существует три категории сканеров:

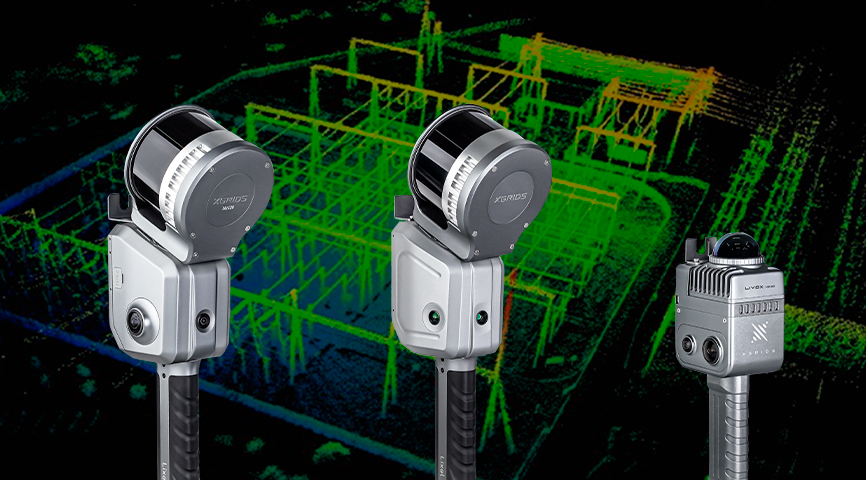

1. Наземные лазерные сканеры. Устройства, которые выполняют сканирование с неподвижного штатива. Позволяют документировать различные объекты с высокой плотностью точек.
2. Мобильные лазерные сканеры. Оборудование, которое используется для сбора данных с транспортного средства. Сканеры могут устанавливаться на автомобилях, поездах, плавсредствах. Отдельно представлены устройства, которые перемещаются на железнодорожных тележках либо носятся в рюкзаке для сканирования в местах, недоступных для транспортных средств.
3. Воздушные сканеры. Мощные приборы, которые монтируются на борту самолета или вертолета. Эти лазерные 3D-сканеры применяются для картографирования местности, сбора информации о линейных объектах или формирования модели населенного пункта. Также, приборы применяются для отслеживания изменений растительности в сельском и лесном хозяйстве.

Применение данных

Результаты наземного сканирования широко используются для BIM-проектирования. С помощью этих моделей вы получаете трехмерный чертеж внешних и внутренних частей здания, а также, его коммуникаций. BIM-модели позволяют упростить управление зданием и его обслуживание, так как содержат в цифровом виде информацию обо всех конструктивных элементах и инженерных системах

Комплексные решения

На основе лазерных сканирующих систем формируются комплексные измерительные платформы. Такие комплексы состоят из сканирующего прибора и фотокамеры, а также, датчиков позиционирования, температуры, влажности. Доступно подключение GNSS-антенн и других приборов. Это позволяет собрать сразу весь необходимый массив данных для дальнейшего анализа и проектирования, сократив время и затраты на полевой этап изысканий.

Другие возможности лазерных сканеров:

• Наличие собственных элементов управления для работы без полевого контроллера.
• Камеры для съемки панорамных снимков.

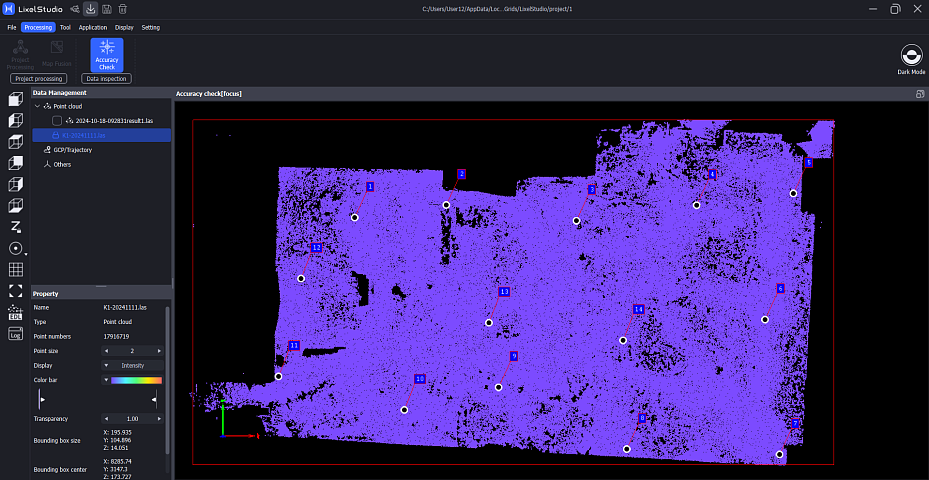

• Программное обеспечение для предварительной обработки данных и отображения облака точек на экране.
• Защищенный корпус для работы на открытой местности с высоким уровнем запыленности и влажности.
• Безопасные лазерные излучатели, которые не оказывают негативного влияния на глаза.

Купить лазерные сканеры в Иваново, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
