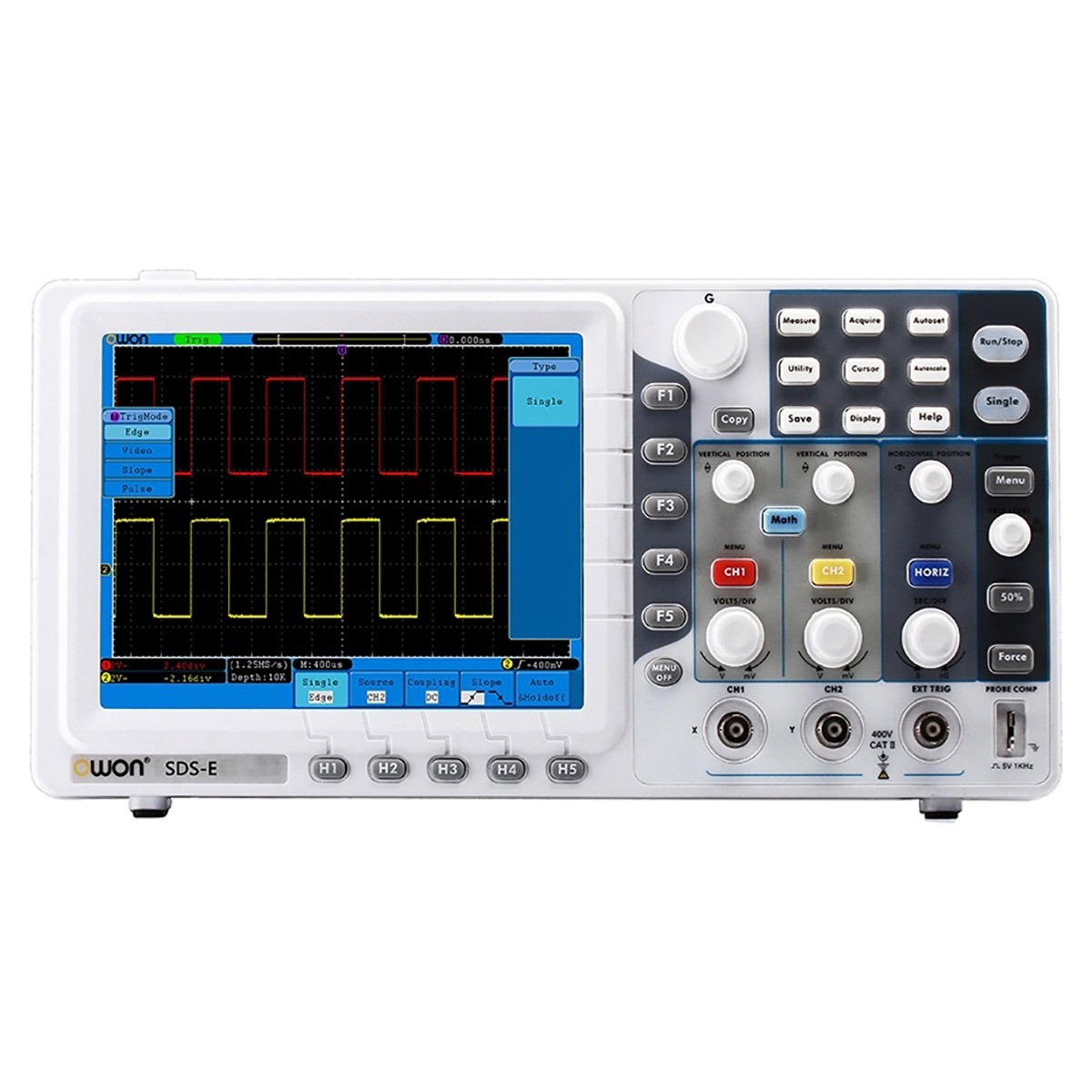

Цифровой осциллограф OWON SDS6062E

Цифровой осциллограф OWON SDS6062E представляет собой лабораторный инструмент компактного класса, который может использоваться для настройки, диагностики и отладки радиотехнических устройств и систем различного назначения. Изделие обеспечивает захват сигналов в полосе пропускания до 60 МГц с частотой дискретизации 250 Мвыб/с в двухканальном режиме и 0,5 Гвыб/с – при задействовании одного канала. Прибор выполнен в плоском корпусе, благодаря чему экономится пространство на рабочем месте, и снабжен удобной складывающейся ручкой для переноски.

Функциональные возможности

Двухканальный цифровой осциллограф оснащен 8-дюймовым дисплеем, который отображает графическое поле 15 x 10 делений и поддерживает функцию автомасштабирования, обеспечивая корректное воспроизведение формы сигнала по амплитуде и частоте без дополнительных настроек. Курсорные измерения можно производить как на осциллограммах, так и спектрограммах при задействовании режима БПФ, поддерживающего 4 типа оконных функций. Также доступны автоматические измерения, которые могут производиться в обоих каналах одновременно, контроль частотных характеристик с помощью встроенного частотомера и отображение фигур Лиссажу в режиме XY – для отслеживания фазовых параметров. Реализация режима поочередного запуска позволяет контролировать взаимно независимые сигналы.

Комплектные пробники снабжены встроенным делителем с переключаемым коэффициентом ослабления, что дает возможность быстро менять рабочий диапазон, без замены самих щупов. Модель OWON SDS6062E снабжена отдельным выходом Pass/Fail, что позволяет ускорить тестирование однотипных устройств по принципу "годен - негоден", обеспечивая автоматическое сравнение сигнала, выдаваемого объектом контроля, с образцовой осциллограммой. Для реализации дистанционного управления предусмотрена возможность подключения осциллографа к ПК по каналу USB или LAN.

Особенности

• Увеличенная в 100 раз глубина памяти, по сравнению с младшими моделями серии SDS, с опцией ее расширения 10 млн. точек, позволяет сохранять и воспроизводить сложные сигналы значительной продолжительности, что повышает эффективность анализа.
• Режим MeasCurr дает возможность отслеживать величину токового сигнала, контролируя падение напряжения на резисторе стандартного номинала 1 Ом, встроенного в пробник.
• Цифровая фильтрация, с выбираемым типом связи при запуске LF или HF, обеспечивает блокировку постоянной и низкочастотной составляющих либо высокочастотной компоненты, исключая влияние помех на информативную часть осциллограммы при выполнении измерений.

Купить в Иваново цифровой осциллограф OWON SDS6062E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
