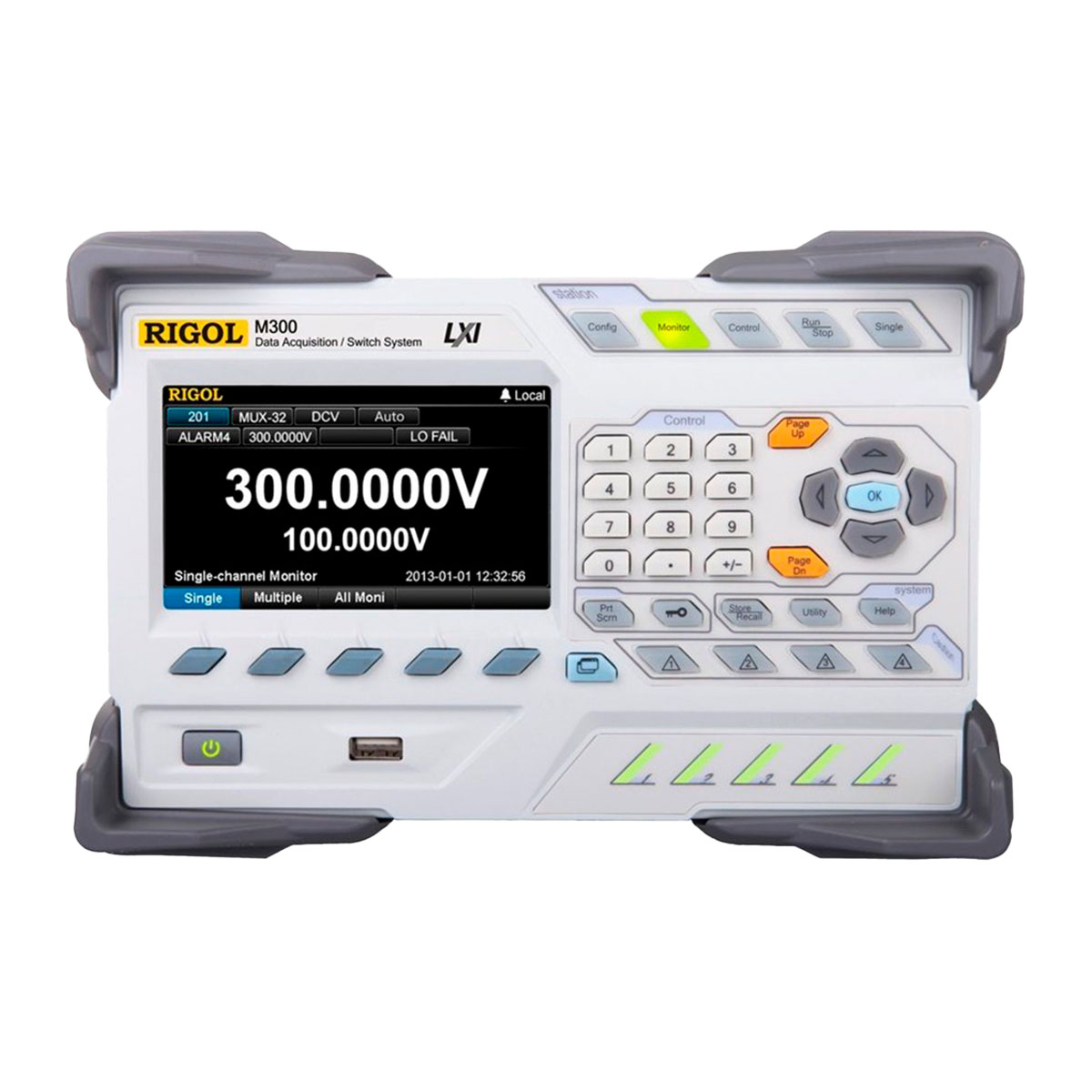

Цифровая система сбора данных RIGOL M301 и коммутации с мультиметром

Система коммутации Rigol M301 представляет собой многофункциональное модульное устройство, которое позволяет автоматизировать испытания сложных систем, обеспечивая измерение параметров тестируемых объектов методом последовательного сканирования каналов, подключенных к контрольным точкам. В отличие от базовой модификации, данная модель поставляется с модулем мультиметра, обеспечивающим электрические измерения с 6,5-разрядностью. Для подключения измерительного контура к тестируемому объекту и реализации режима автоматического сканирования блок коммутации может быть доукомплектован разнотипными сменными модулями, для установки которых доступно четыре свободных слота.

Функциональные возможности

Включенный в комплект Rigol M301 модуль мультиметра MC3065 обеспечивает измерение постоянного и переменного напряжения номиналом до 300 В, силы постоянного и переменного тока до 1 А, сопротивления по 2-проводной и 4-проводной схеме, частоты и периода. Поддерживается возможность определения температурных показателей при подключении термопар и термисторов, а также считывания показаний с разнотипных датчиков с известными коэффициентами преобразования. В качестве дополнительного оборудования к системе коммутации предлагаются мультиплексоры на разное количество каналов, гибридные блоки, устройства переключения исполнительных цепей и матрицы переключателей.

Конструкционное исполнение

Для конфигурирования устройства и отображения результатов измерений система коммутации Rigol M301 снабжена собственным 4,3-дюймовым цветным дисплеем. Настройка прибора и запуск необходимых функций может производиться локально, с использованием кнопочного интерфейса на передней панели, либо дистанционно с помощью ПК, подключаемого через интерфейс USB, LAN либо GPIB. При эксплуатации в составе автоматизированных стендов с аналоговыми линиями предусмотрена возможность коммутации с исполнительными и сигнализирующими устройствами через аналоговую шину и комбинированный выход RS232/Alarms/Ext Trig.

Каждый из коммутационных модулей оборудован коннектором D-SUB для подключения распределительного бокса серии M3TB, через который объект контроля электрически соединяется с системой.

Сферы применения

• Научно-исследовательская деятельность.
• Контроль параметров блоков питания и аккумуляторных батарей на производстве.
• Проверка характеристик силовых и электронных компонентов и другой продукции.
• Учебные эксперименты.

Купить систему коммутации Rigol M301 в Иваново, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
