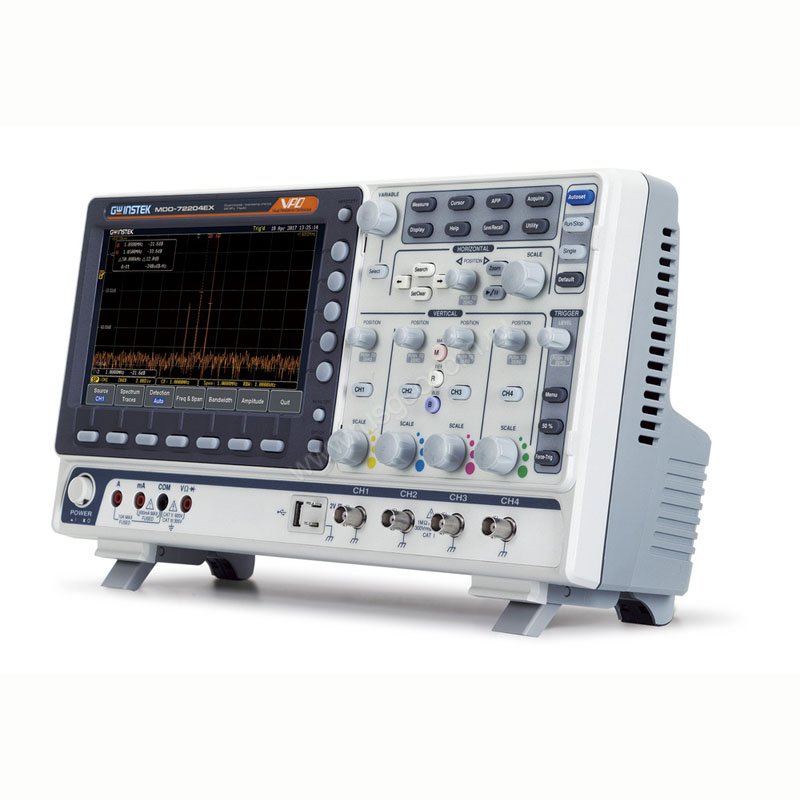

Осциллограф GW Instek MDO-72074EХ - прибор со встроенным мультиметром, который также обладает режимами источника питания, анализатора спектра и генератора СПФ. Предназначенный специально для диагностики и обслуживания систем радиоэлектронной аппаратуры прибор способен измерять сигналы одновременно как во временном, так и в частотном диапазонах.
Кратко о технических свойствах
- 4 аналоговых канала.
- Пропускная способность 70 МГц.
- Максимальное значение частоты дискретизации 1 ГГц.
- Изолированные LAN- и USB-разъемы для соединения с внешними устройствами.
- WVGA LCD- дисплей с диагональю 8”.
Встроенный мультиметр
Функция мультиметра с разрядностью до 5000 позволяет проводить обширный спектр исследований электрооборудования. В отличие от многих стандартных осциллографов, которые способны измерять напряжение с погрешностью около 3%, GW Instek MDO-72074EХ выполняет эту функцию с погрешностью всего 0,1 %.
Источник постоянного тока и 2-канальный генератор СПФ до 25 МГц
2 настраиваемые канала - 5 В/1A позволяют источнику обеспечивать электропитанием исследуемые цепи или платы часто эксплуатируемого модуля “интернета вещей”.
Генератор способен воспроизводить до 13 различных форм сигналов. При этом он обеспечивает 14-битное вертикальное разрешение и частоту дискретизации 200 МГц.
Благодаря наличию этой опции в GW Instek MDO-72074EХ, вы сами можете как загружать формы сигналов, так и настраивать их параметры.
Режим сегментированной памяти
Данная функция делит осциллограмму на заданное пользователем число сегментов, благодаря чему сокращается расстояние между синхроимпульсами; при обнаружении нестабильной неисправности вы можете отобразить на экране именного ее без другой информации. Также этот режим позволяет цифровому осциллографу проводить автоматические измерения и рассчитывать статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно перенести на внешнюю карту памяти для дальнейшей обработки.
Купить осциллограф GW Instek MDO-72074EХ в Иваново, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
