Общий векторный анализ сигналов Rohde&Schwarz FPS-K70 для анализаторов спектра и сигналов

Опция R & S®FPS-K70 позволяет пользователям гибко анализировать одиночные несущие с цифровой модуляцией вплоть до уровня битов. Четко структурированная операционная концепция упрощает измерения, несмотря на широкий спектр инструментов анализа.

Гибкий анализ модуляции от MSK до 4096QAM

• Форматы модуляции:
• 2FSK, 4FSK, 16FSK, 32FSK
• MSK, GMSK, DMSK.
• BPSK, QPSK, Offset-QPSK, DQPSK, 8PSK, D8PSK, π/4-DQPSK, 3π/8-8PSK, π/8-D8PSK.
• 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM, 2048QAM, 4096QAM.
• 16APSK (DVB-S2), 32APSK (DVB-S2), 2ASK, 4ASK, π/4‑16QAM (EDGE), –π/4-16QAM (EDGE), SOQPSK.
• Длина анализа до 64 000 символов.
• Внутренняя полоса анализа сигналов 10 МГц (опционально: 40/80/160/320/512/1200/2000 МГц и 5 ГГц).

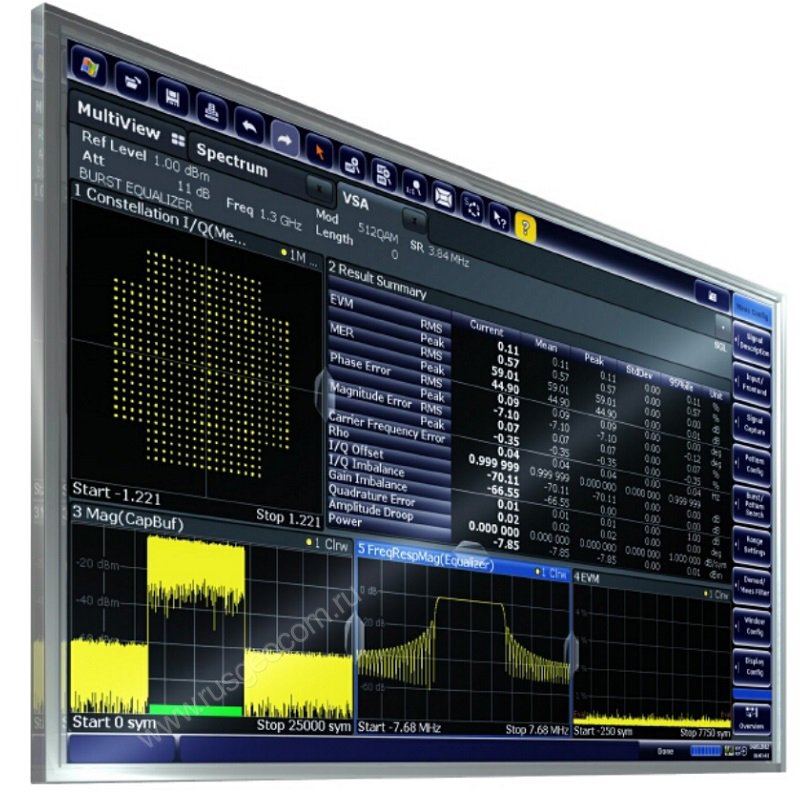

Простое управление с графической поддержкой

Визуализация этапов демодуляции и связанных с ними настроек настолько ясна, что даже начинающие пользователи могут найти правильные настройки.

Опираясь на описание анализируемого сигнала (например, формат модуляции, непрерывный или с пакетными сигналами, скорость передачи символов, фильтрация передачи), опция R & S®FSW-K70 помогает пользователям автоматически находить полезные настройки.
