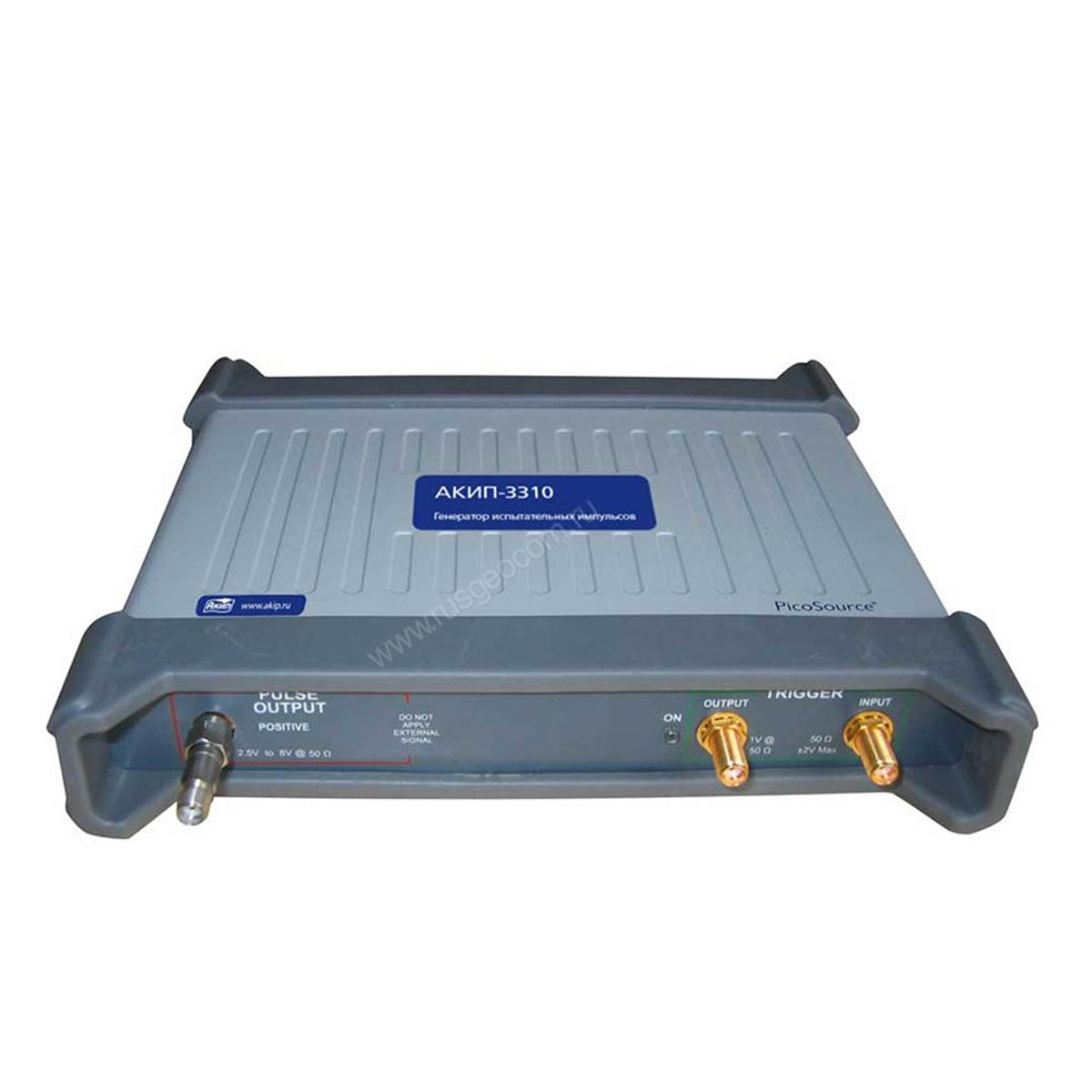

Генератор импульсов АКИП-3310 создает сигнал определенной формы, который используется при настройке электронных схем. Устройство используется при ремонте, наладке и проверке различного радио и иного электронного оборудования.
Основные характеристики:
- оложительная полярность.
- Длительность среза 8 нс.
- Внутренний и внешний источник синхрозапуска.
- Входное сопротивление 50 Ом.
- В комплект поставки входят аттенюатор и соединительные коаксиальные кабели.
Генератор позволяет создавать импульсные сигналы с низким уровнем джиттера 3 пс. Интегрированные импульсные выходы оптимизированы для генерации сигнала с высокой скоростью нарастания, что позволяет выполнять рефлектометрию во временной и спектральной областях.
Установлен внутренний генератор синхронных электрических импульсов с регулировкой от 200 нс до 4 мкс. Дифференциальные выходы генератора АКИП-3310 позволяют работать с дифференциальными гигабитными сетями передачи данных и системами SATA, USB3, HDMI, Ethernet.
Выходной сигнал генератора имеет вид импульса с положительной полярностью. Выходное сопротивление составляет 50 Ом. Погрешность установки уровня находится в пределах 10% в ту или иную сторону от нужного значения.
Выходная амплитуда генерируемого сигнала находится в промежутке от 2,5 до 8 В с возможностью регулировки с дискретностью в 10 мВ. Отклонения при установке амплитуды не превышают 10%. Длительность фронта сигнала - менее 50 пс, продолжительность среза - 8 нс.
Вход внешней синхронизации работает в полосе частот от 0 до 1 ГГц с сопротивлением 50 Ом и максимальным входным уровнем +16 дБм или +/- 2 В. Выбор нарастающего или спадающего фронта запуска позволяет подключать к генератору АКИП-3310 внешние согласования для работы в составе диагностических комплексов.
Программируемая регулировка запуска выполняется с шагом 25нс. Благодаря этому, вы можете использовать генератор для долговременной диагностики подключенного оборудования.
Управление генератором осуществляется с помощью ПК, подключаемого по USB-кабелю. Поставляемое в комплекте программное обеспечение позволяет не только выполнять все виды работ, но и составлять наглядные отчеты и заключения, а также работать с другими радиоизмерительными приборами .
