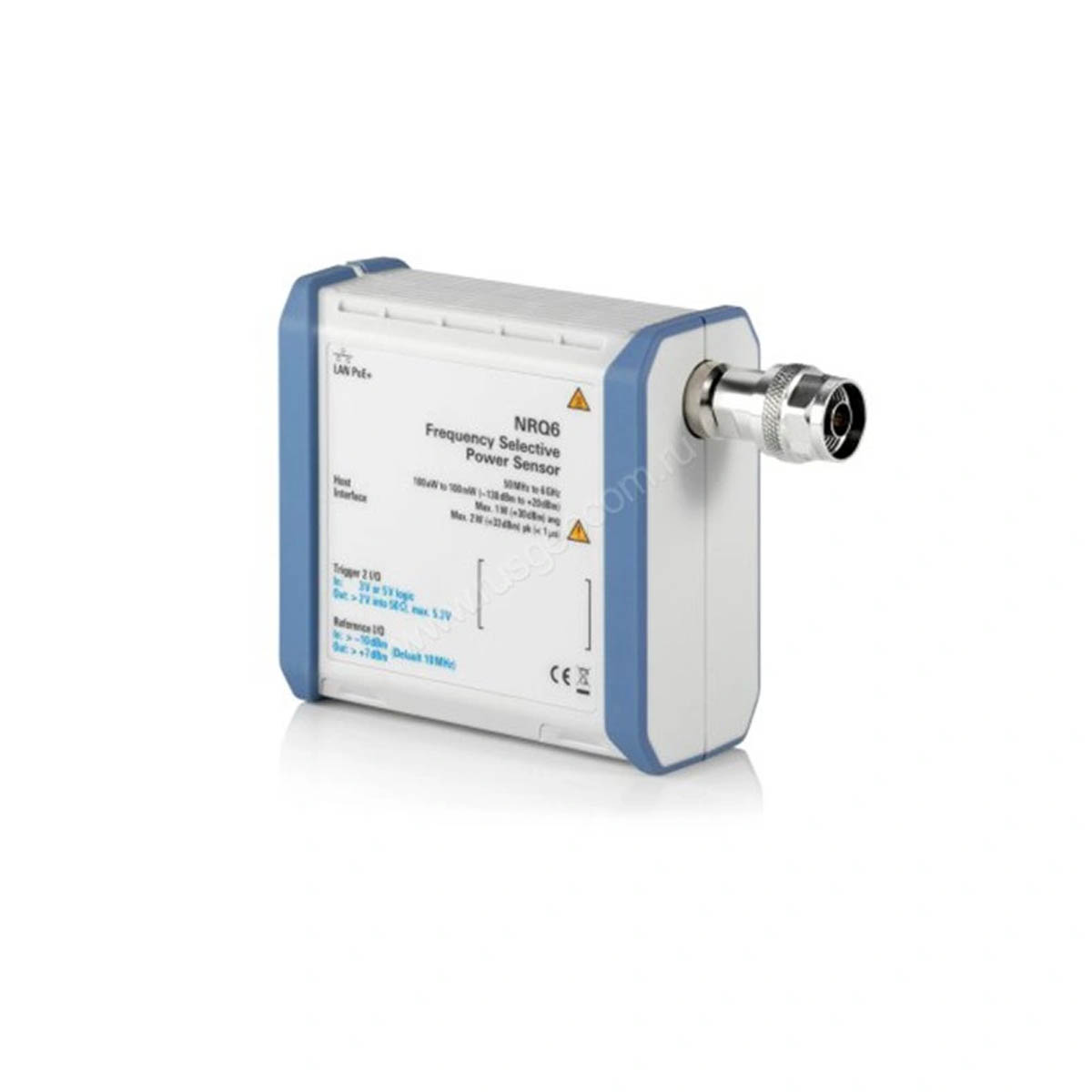

Частотно-избирательный датчик мощности Rohde Schwarz NRQ6
Частотно-избирательный датчик мощности Rohde Schwarz NRQ6 сочетает в себе преимущества измерительного приемника и традиционных тепловых датчиков, что позволяет контролировать параметры низкоуровневых сигналов, которые выходят за пределы диапазона классических измерителей мощности ВЧ.
Прибор можно использовать в качестве приставки к R&S NRX или самостоятельно, при подключении к компьютеру через LAN-порт, управление при этом реализовано в среде WEB-браузера. С опцией NRQ6-K3 устройство пригодно для фазокогерентных измерений.
Функциональные возможности
Основным отличием модели от датчиков теплового и диодного типа является реализация частотно-избирательного метода измерений, для чего применяется супергетеродинная схема. Преимуществом Rohde & Schwarz NRQ6, помимо большей чувствительности, является низкая подверженность воздействию нежелательных мощностных составляющих вне выбранной полосы частот. Прибор способен контролировать сигналы до –130 дБмВт в частотном диапазоне 50 МГц - 6 ГГц.
Основные измерительные режимы
- Continuous Average – определение числового показателя мощности сигнала по результатам непрерывного усреднения в течение заданного времени.
- Trace – режим трассировки с отображением динамики на графике.
- ACLR – служит для количественного отслеживания мощности, переходящей в соседние каналы.
- I/Q – захват измеренных сигналов в качестве данных для автономного анализа.
Особенности
При работе с ПК устройство получает энергию через интерфейс LAN PoE +, поэтому не нуждается в дополнительных кабельных соединителях. Поддержка фильтров разных типов позволяет гибко адаптировать датчик Rohde Schwarz NRQ6 под конкретные условия измерений. Встроенный трекер, используемый на частотах менее 10 МГц, обеспечивает коррекцию медленного дрейфа и постоянного смещения сигналов, величина которых на 20 дБ превышает минимальный уровень шума.
Функция проверки сигнала дает возможность отслеживать зависимость мощности от частоты и контролировать полосу пропускания подключенного фильтра, что позволяет обойтись без анализатора спектра. При задействовании автоматической настройки прибор самостоятельно распознает параметры сигнала на входе, регулируя частоту и ослабление с активацией фильтра наиболее подходящего типа, что упрощает работу и минимизируют время получения конечных результатов.
