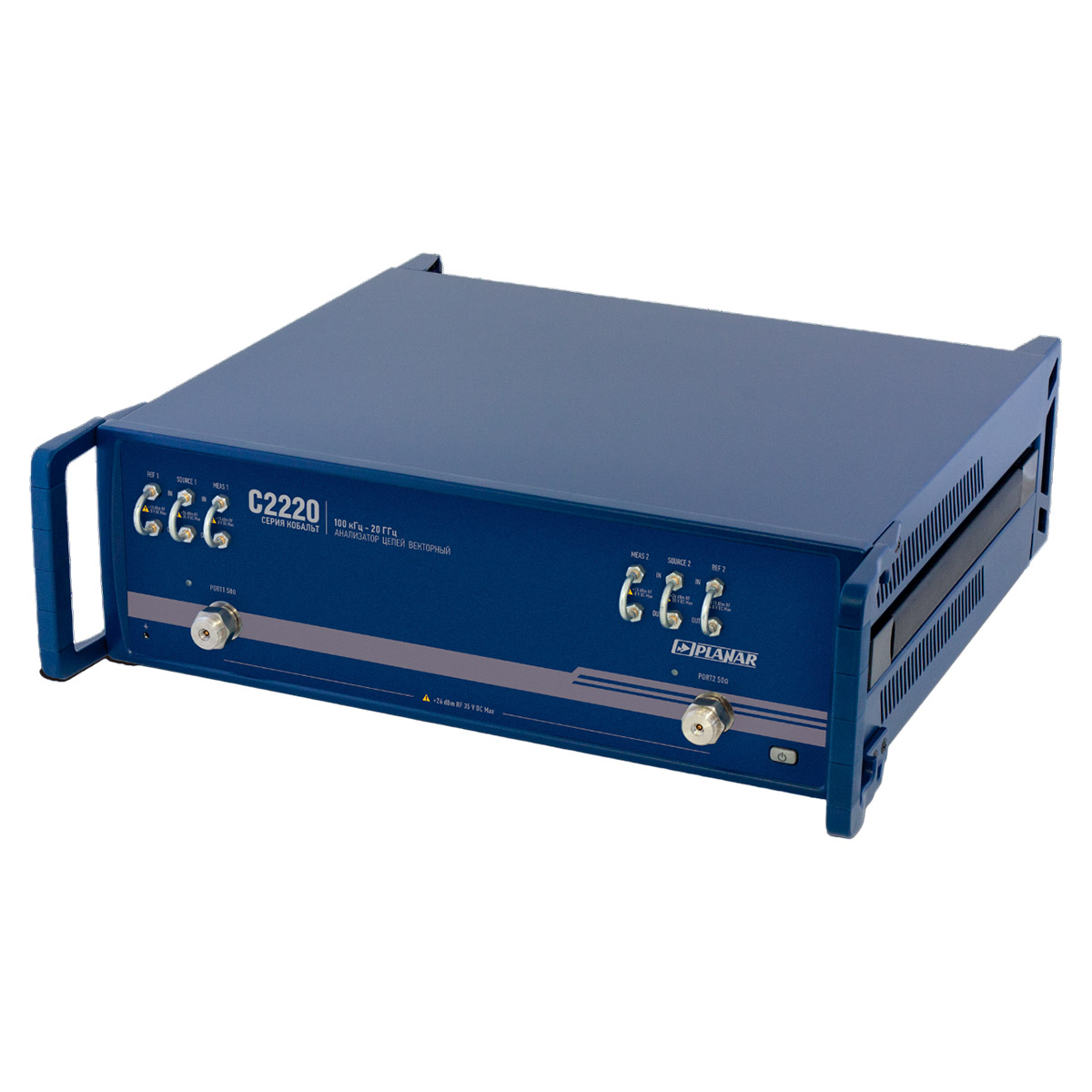

Векторный анализатор цепей Кобальт C2220

Анализатор цепей векторный Planar C2220 – двухпортовый прибор из серии Кобальт, работающий в полосе частот от 100 кГц до 20 ГГц, который обладает расширенной функциональностью за счет поддержки гибкого конфигурирования, с возможностью прямого подключения дополнительных устройств к внутренним приемникам и генератору. Оборудование функционирует под управлением пользовательского ПК, для чего в комплект поставки включено ПО S4VNA. Возможно использование векторного анализатора цепей как в качестве автономного измерителя S-параметров радиотехнической продукции и компонентов коммуникационных систем, так и в составе автоматизированных стендов и испытательных установок, что обеспечивается поддержкой технологий COM/DCOM и SCPI.

Преимущества Planar C2220

• Прямой доступ к измерительным и опорным приемникам позволяет при подключении внешних средств измерять параметры передачи и отражения нагрузок высокого номинала, имитируя реальные условия эксплуатации без риска повреждения измерительных портов. Такой подход обеспечивает гарантированную точность за счет неизменного положения опорной плоскости, что упрощает калибровку.
• Дополнительные программные опции дают возможность расширять базовую функциональность, открывая доступ к рефлектометрии во временной области, временной селекции, измерениям с переносом частоты, векторной и скалярной калибровке смесителей, и т.д.
• Внутренний вольтметр постоянного тока с двумя независимыми каналами с отдельными выходами, который доступен в качестве аппаратной опции, можно использовать для контроля напряжения постоянного тока в диапазонах до 1 В или 10 В, одновременно с проведением измерений S-параметров.

Особенности

Коннекторы для подключения внешних устройств к внутренним приемникам и генератору в режиме прямого доступа вынесены на переднюю панель и при неиспользовании замыкаются перемычками, что обеспечивает простоту конфигурирования. В отличие от младшей, 9-гигагерцовой модификации, анализатор цепей Planar C2220 использует для разделения сигналов отдельный направленный мост с ответвителем и независимые низко- и высокочастотные преобразователи специального типа в тракте приемника, чем обеспечивается полное перекрытие частотного диапазона в режиме с замкнутыми конфигурационными перемычками, с получением оптимальных нескорректированных параметров. При подключении дополнительных устройств с прямым доступом к приемникам задействуется только внутренний преобразователь высокой частоты, поэтому обязательна программная активация данного режима.
